倾轧远传型故障指示器

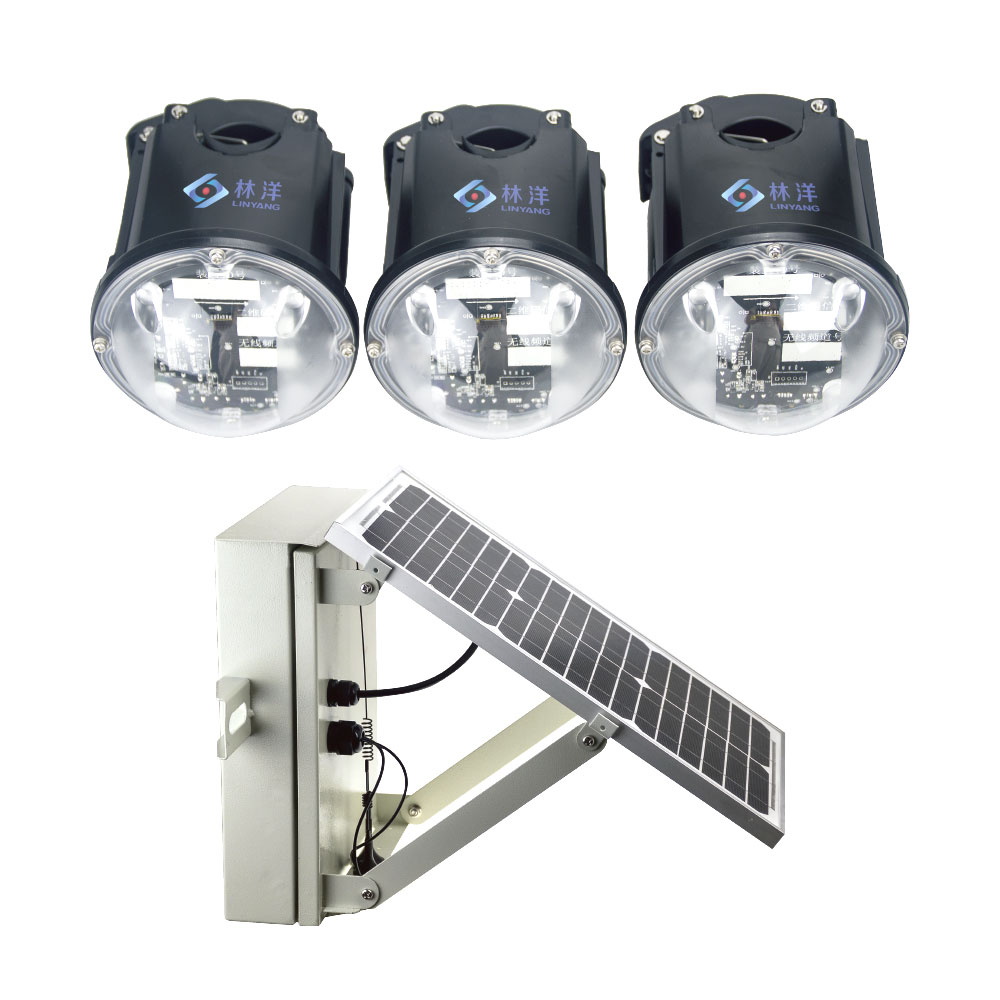

倾轧暂态特征型远传故障指示器由3个收罗单位、1个搜集单位以及嵌入式软件系统组成，装置于倾轧配电线路、电力环网柜及分支箱上。

具有遥信、遥测的“二遥”功效，收罗单位实时监测配网线路负荷电流、故障电流、对地电场及接地基准等数据，对这些数据举行加工处置惩罚、研判故障类型并就地举行故障告警，并通过无线方法与搜集单位毗连；搜集单位将收罗的数据、剖析的故障信息上传主站系统，并接受主站对时、信息召测、参数设置、远程升级等。

线路正常运行时，完成对线路的负荷监测，当线路爆发故障时就地指示翻牌、闪灼发光，同时将信息通过通讯终端上传至主站系统。该产品可资助巡线职员迅速查找到故障点，缩短停电时间，提高供电可靠性。

主要特点

可靠性强，收罗单位和搜集单位接纳IP67防护和免维护设计，收罗单位接纳超低功耗设计，和无线通讯优化，在线路停电（失去取电）状态下可一连运行8年；搜集单位与太阳能电池板一体化设计，重量更轻、体积更小，同时接纳大容量锂电池，没有光照的情形下续航15天。
功效齐全，实现通例二遥故障指示器的标准功效，与调理中心双向通讯，并实时将故障信息发送给磨练职员。
实时性好，收罗单位将实时收罗的数据上送搜集单位，搜集单位一方面存储实时数据，同时将实时数据上送调理主站系统。

手艺参数

收罗单位手艺参数：

参数名称	参数值
接地故障检测要领	暂态特征法、外施信号法（需设置外施信号爆发装置）
行动误差	短路故障报警启动误差≦±10%，崎岖温运行情形下启动误差≦±10%
负荷电流采样精度	1)负荷电流为0A～100A时，丈量误差为±3A
负荷电流采样精度	2)负荷电流为100A～600A时，丈量误差为±3%
短路故障最小识别时间	≦40mS
接地故障最小识别电流	≦10A
重合闸最小识别时间	0.2S
报警方法	翻牌和闪光
复位方法	上电复位、准时复位
上电复位时间	≤5min
准时复位时间误差	≤±1%（2～48h）
收罗单位平均功耗	静态功耗≦40μA
收罗单位低电量报警	翻牌锁死，误差≤±2%
收罗单位电池容量及带电能力	≥2Ah（凭证地方标准设置）。电池单独供电时，最小事情电流≤40?A。电池一连事情时间大于8年，且闪光报警≥2000小时，翻牌报警≥2000次
TA取电能力	线路负荷电流为≥10A时，TA取电5S内能全功效事情
卡线握力	1)遭受≥50N沿导线偏向的横向拉力
卡线握力	2)遭受≥8倍自重的向下拉力
适用导线截面	35～240mm2
使用寿命	可一连运行8年以上
净重量	≤1kg
防护品级	IP68
装置方法	倾轧线路户外带电装置

搜集单位手艺参数：

参数名称	参数值
额定事情电压	DC6V或DC12V可选
接入容量	3条线路（每条线路3只）收罗单位接入要求，可扩展至6路接入
守时精度	≤2S/24h
平均无故障时间（MTBF）	＞70000h，年可用率≥99.99%
通讯方法	与主站无线�？樗蛲ㄑ�，�？榧嫒�4G/3G/2G
通讯事情模式	实时在线+准时在线模式
收罗单位与搜集单位通讯	微功率无线通讯距离≥50米
搜集单位电源	1)太阳能板容量≥15VA（凭证地方标准设置）
搜集单位电源	2)后备电池容量≥8Ah（凭证地方标准设置）
防护品级	电杆装置IP55
搜集单位正常运行功耗	≦0.2VA
形状尺寸（H×W×L）	388×366×368mm
装置方法	电杆抱箍牢靠式

相关产品

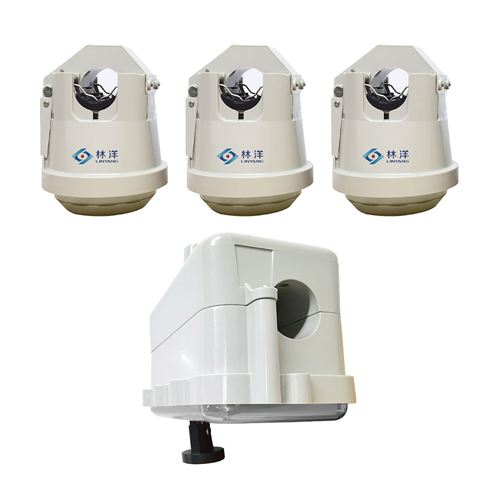

电缆型故障指示器
